시스템 방음문

System Soundproof Door

KakaoTalk_P hoto_2021-10-07-09-09-12 002.png
KakaoTalk_Photo_2021-10-07-09-09-12 001.png

소리는 차단하지만
시선은 열어줍니다!

이제 고객은 갑갑하고 투박한 방음문이 아닌
​창 넓은 시스템 방음문을 원합니다.

​탁 트인 시야로 쾌적한 환경에서 작업하세요!

방음문의 기본
차음력밀폐도

움짤 버전투 흰색배경.gif

차음력​

ⓐ 프레임의 견고성 +
ⓑ 유리 두께와 유리 사이의
에어갭



밀폐도

ⓒ 경첩 쪽 고무패킹(가스캣) 2중 압착 시스템 +
ⓓ 핸들 쪽
압착 시스템

CHECKPOINTS

프레임의 견고성

프레임 내부에 철판을 삽입하여
문의 틀어짐을 방지하면서 ​
진동방지, 투과손실률 증대하는 효과


​스틸 보강제

유리 사이의 에어갭

조건1: 에어갭은 넓을 수록 좋다.
          -
24mm 에어갭 사용
          - 총 두께
34mm
          - 국내 시스템 방음문 최대 넓이




​페어유리

2가스캣

문과 문틀에 각각 가스캣 장착으로
​뛰어난 방음효과

2중 가스캣
(고무패킹)

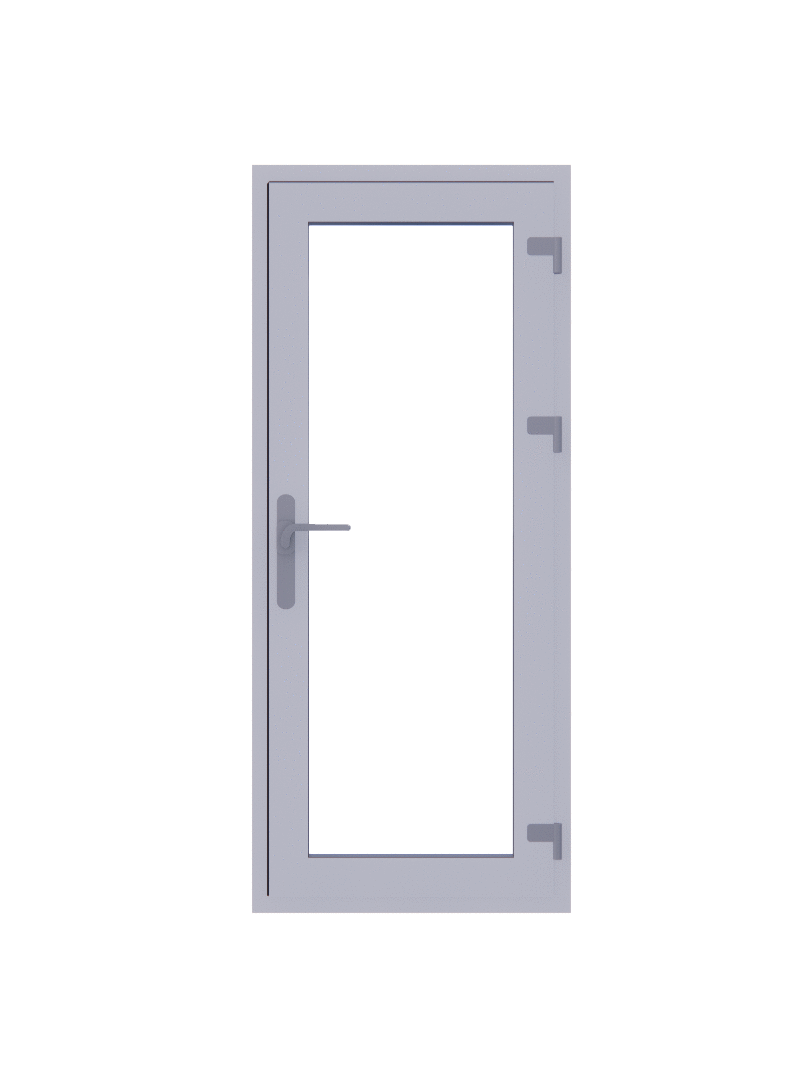

​핸들 압착 시스템

문쪽 걸림쇠가 문틀
압착 가이드를 타고
올라가면서 문이
압착되면서
밀폐도가 올라간다.

Untitled_Artwork 2.gif

▲ 소리지오 시스템 도어 압착 시연


더블 방음부스 체험 영상

소리지오 NEW LOGO 2020 최종-png 블루.png

▲ " 소리지오 시스템 방음문 사용 "

설치 방법

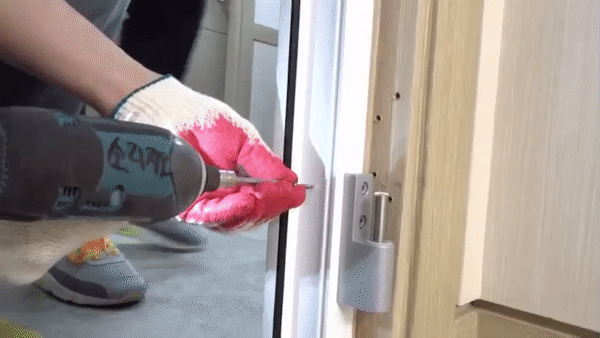

1. 레이저로 수평수직을 맞춰

*문틀 설치

* 쉬운 설치를 위해 문과 문틀을 분리해 주세요.

문틀피스구멍 gif.gif

2. 좌우, 상부 여유 2mm 정도
   유지 후 문틀에 피스구멍 타공

문틀 좌우상하 피스 최종.gif

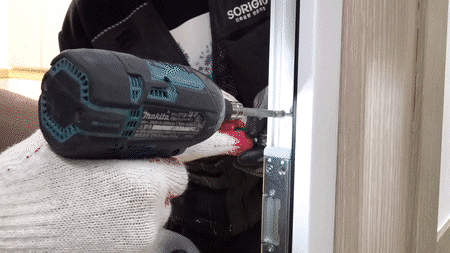

3. 50mm 이상 긴 피스로
    상하좌우
4면 고정

ezgif.com-gif-maker (2).gif

4. 문틀 고정 후 문 끼워넣기


5. 개구부와 문틀 사이 실리콘으로
    밀봉 및 몰딩처리 후 마무리

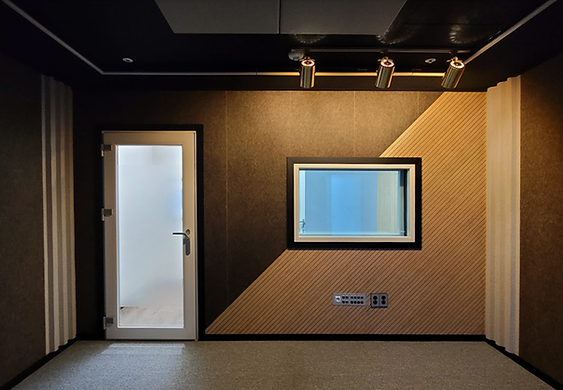

사례

KakaoTalk_Photo_2021-10-12-09-32-48 003.png
KakaoTalk_Photo_2021-10-18-12-01-50 001.png
KakaoTalk_Photo_2021-10-12-09-32-48 002.jpeg
KakaoTalk_Photo_2021-10-12-09-32-47 001.png

스펙

방음문 라인.png
Screen Shot 2021-10-21 at 12.13.58 PM.png

Rw-35dB 이상

900X2100 (별도 사이즈 주문제작)

58mm

​투명, 미스트 선택가능

5mm + 간봉 24mm + 5mm

34mm

PVC

기본 백색, 기타 색상은 필름 래핑

차음성능

표준사이즈

문틀두께

유리두께

유리구조

유리종류

프레임칼라

​재질

기타 문의사항

- 택배 배송은 하지 않고, 화물 배송과 직접 수령만 가능
- 설치를 원할 경우, 설치 준비가 모두 마무리된 후 가능
- 설치비 지역별 별도 문의, 몰딩 시공 별도 청구
- 대량 구입 환영
​- 색상은 흰색 기본, 색상 변경은 추가 비용 문의
